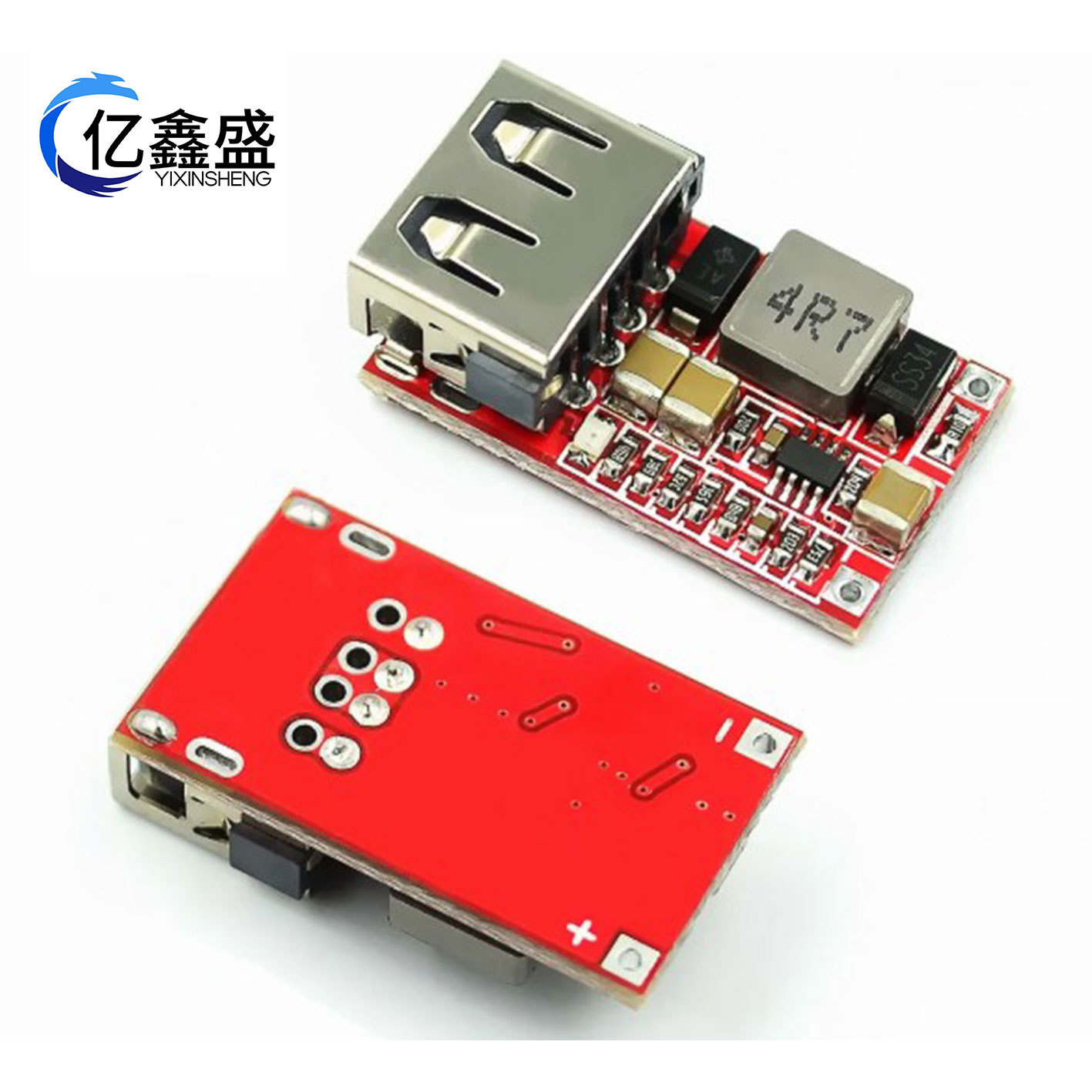

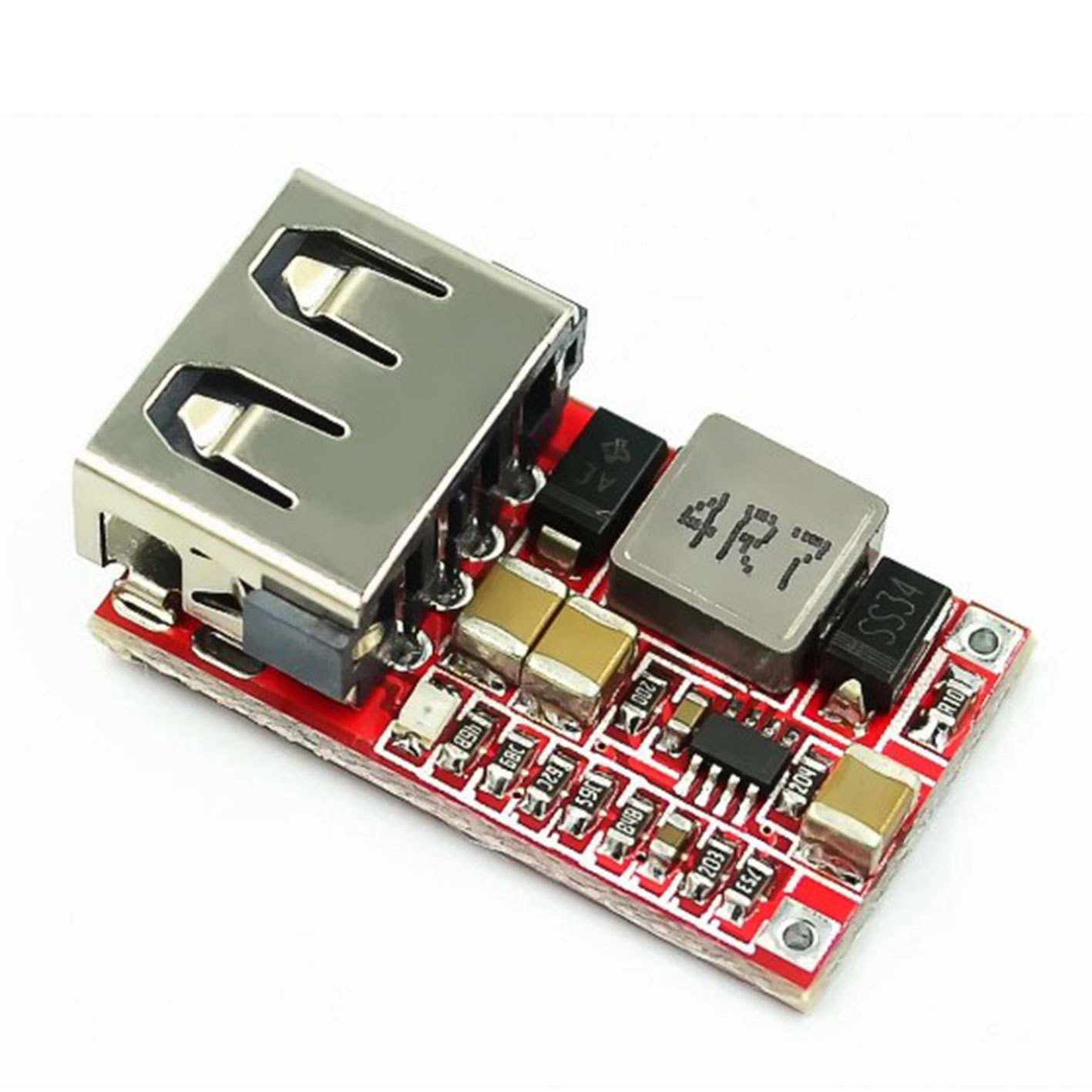

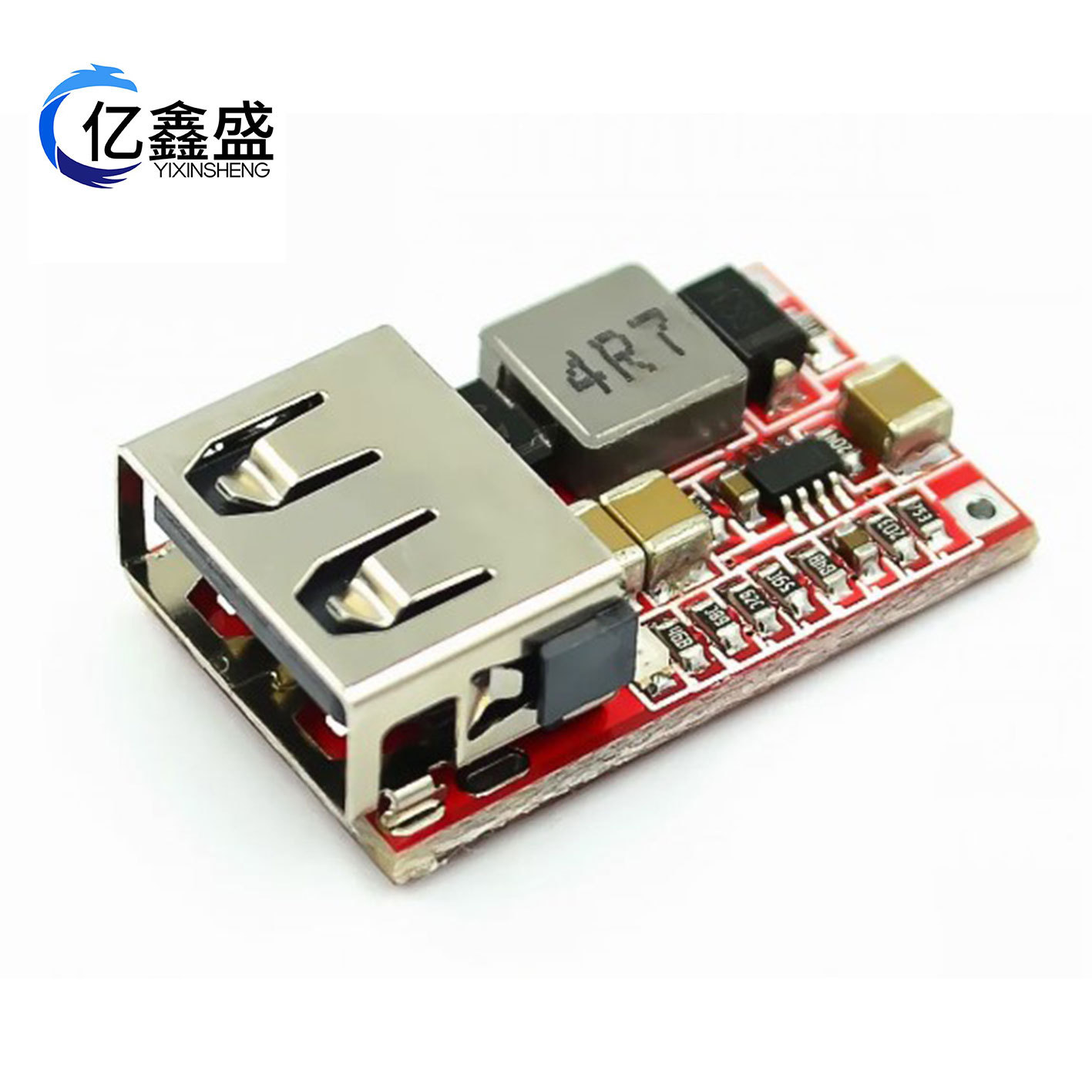

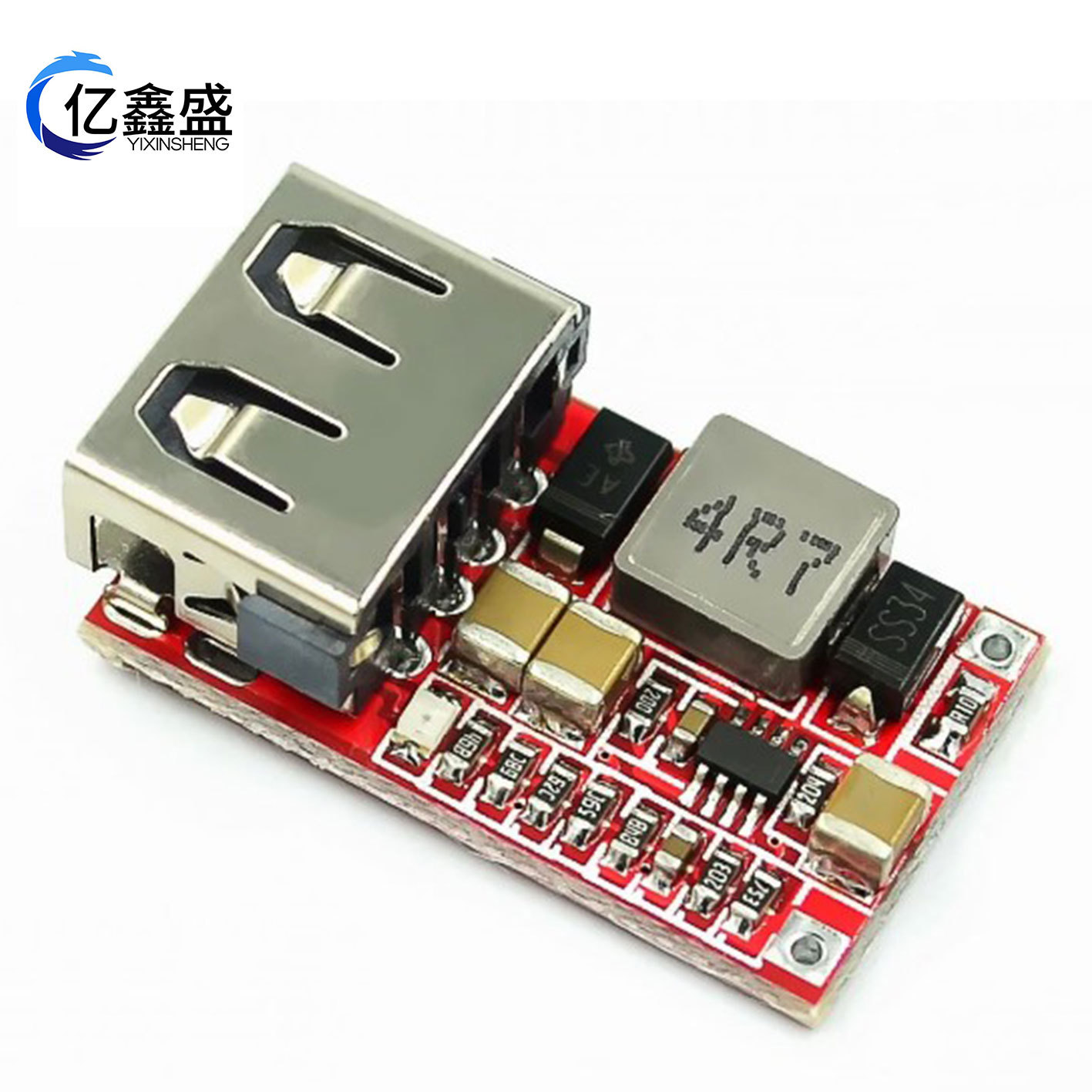

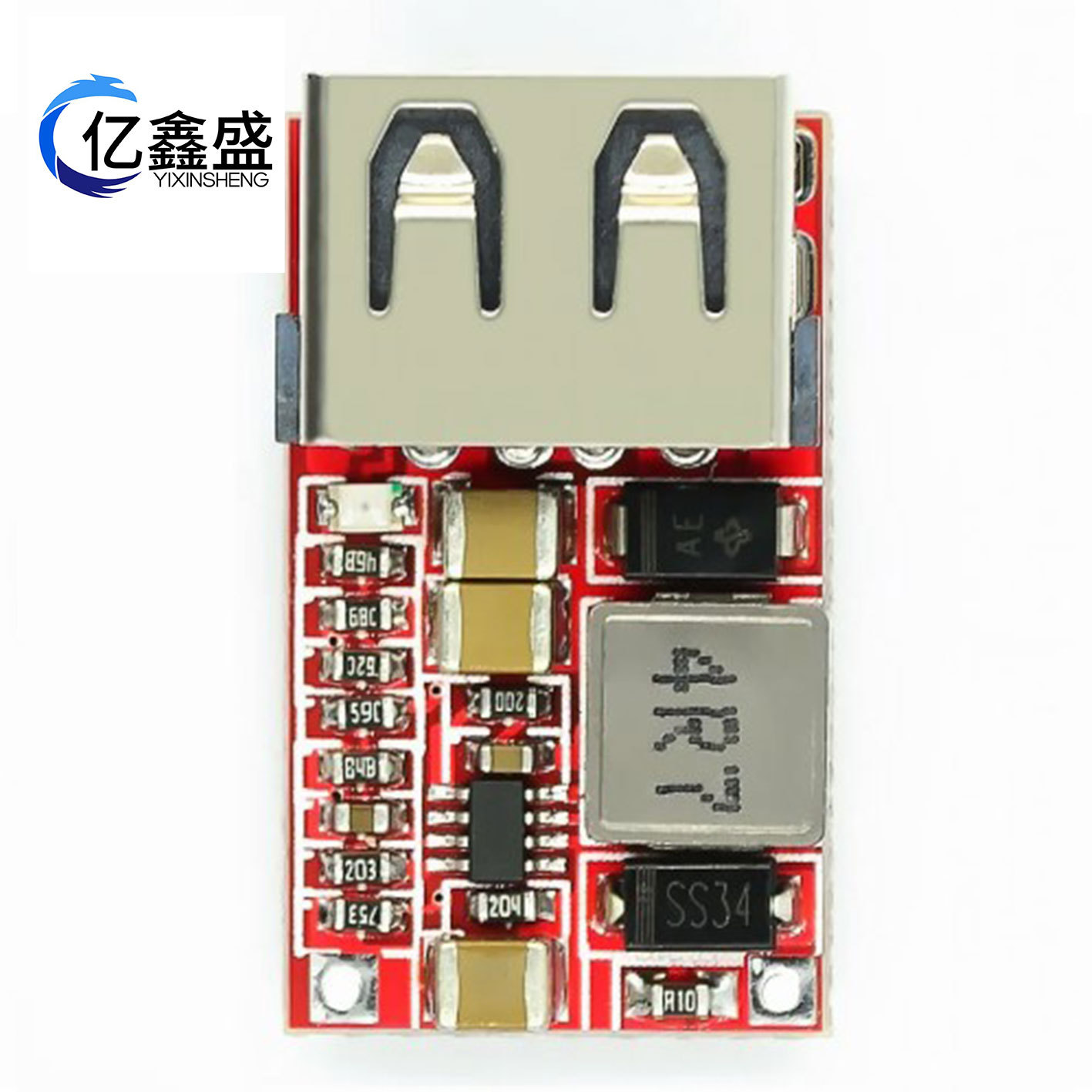

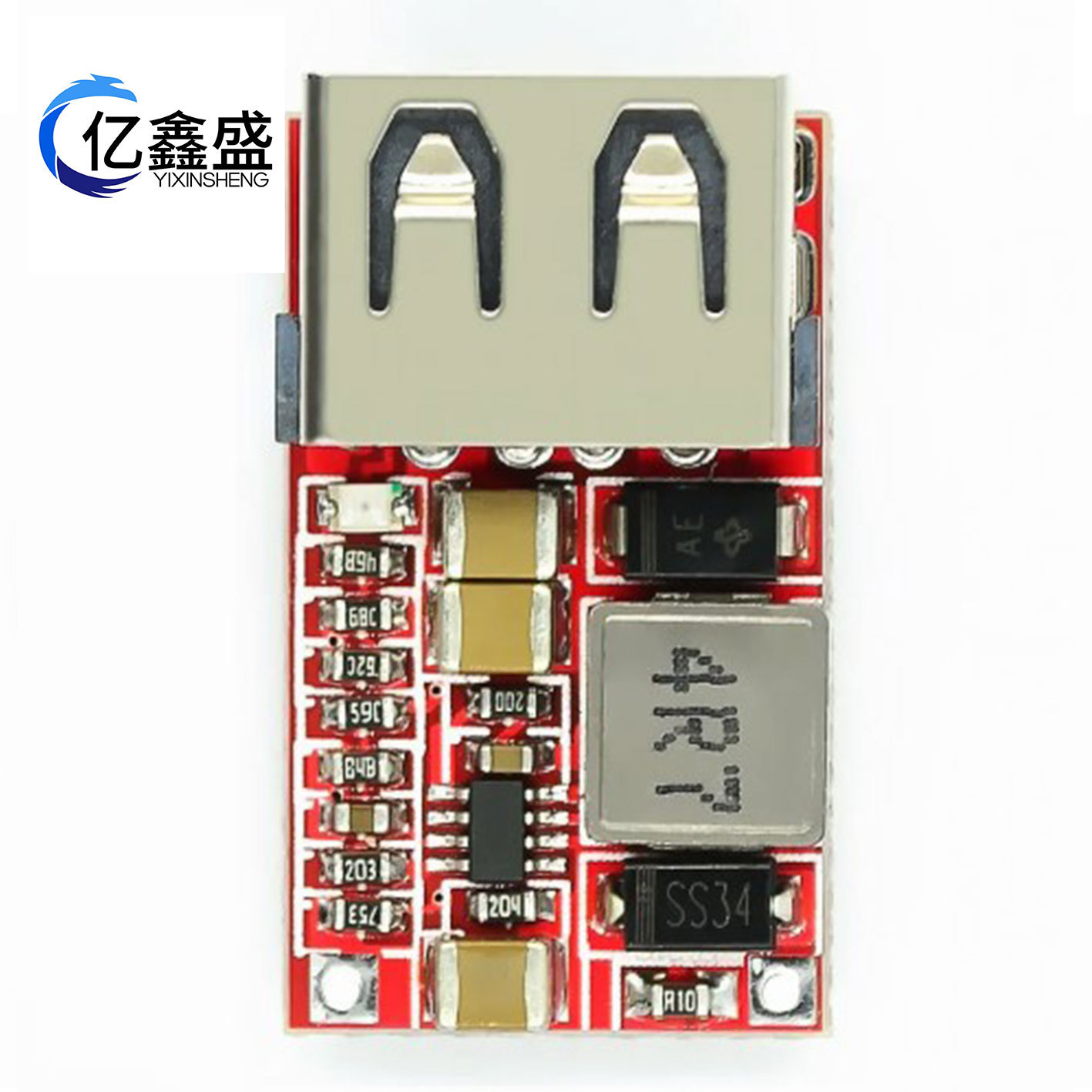

Мини DC-DC понижающий модуль 6-20V 12V24V на 5V3A автомобильный USB зарядное устройство для мобильного телефона плата питания

新品简介：

2: 输出电流最大3A，长时间运行2.1A，余量充足。

3: 采用全新方案设计，电路设计不需要电解电容和钽电容（电解电容寿命短，钽电容有爆炸的危险）。采用的现在高端电路上用的大尺寸固态陶瓷电容（MCC）3颗。

纹波非常低，12V 转5V 3A 只有10毫伏左右，同行很多纹波都达到了500毫伏或者更大,对设备会造成一种无形的伤害，严重会导致设备工作异常或损坏，IPHONE可是很娇贵的。

4:全新方案采用同步整流，电路转换效率非常高，在6.5V转5V 0.7A的时候效率高达97.5% ，12V转5V 1A 的时候也达到了94%，不像同行有些效率只有60-70% 。（效率测试去掉了输入反接保护二极管和保险丝的压降）。

5：采用扁铜线电感，最大化提高转换效率。降低发热量。

6：首款带输出过压保护功能,输入有1.5A 的保险丝，输出5V有300W 的TVS 管做过压钳位保护，保护USB 设备.

现在同行USB降压模块 都没有过压保护功能，对USB 设备存在非常大的安全隐患，你想想如果降压模块击穿，12V 直接加在你的IPHONE上面，你的IPHONE 还能幸免吗？

7：采用最新的USB 识别电路，完美兼容IPHONE、绝大多数安卓手机、IPAD。

8:  短头镀金无边USB，使用寿命超长，绝非普通USB 接口所能比拟的。

9：输出电压指示灯（红色）

10:  26.4(长)*15(宽)*7.4(高)毫米，。

11：输入带有反接保护二极管，输入正负极接反也不会损坏，（本店测试效率忽略了输入二极管和保险丝的压降）

12：超低静态电流，静态电流0.85毫安。连接在汽车电池上无需加开关，可以接在点烟器线上，或者ACC 电源线线上。

QS-1205CBUL-3A 电源模块

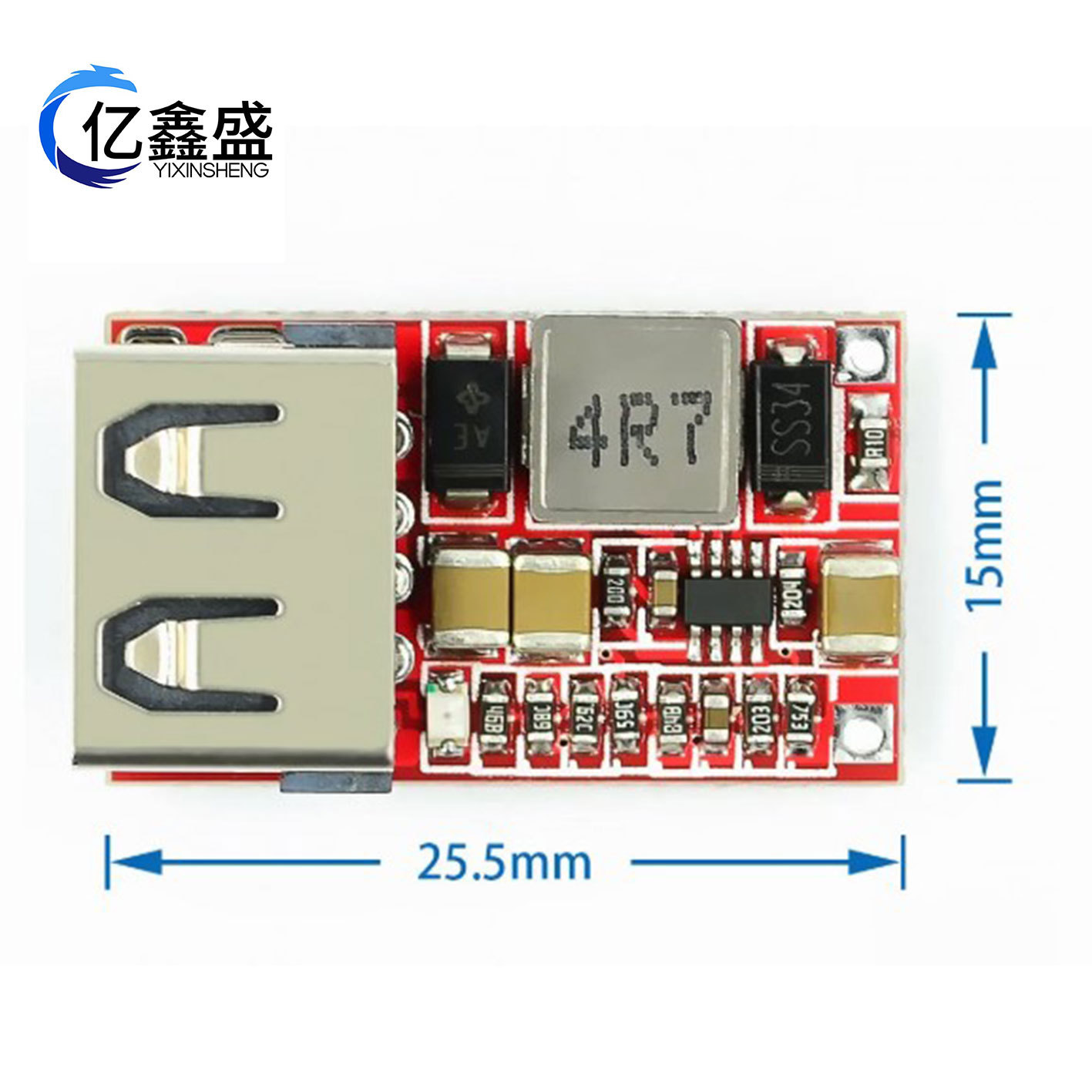

尺寸：26.4(长)*15(宽)*7.4(高)  mm

点击查看使用注意事项

模块参数

模块性质：非隔离降压模块（BUCK）同步整流

输入电压：DC 6-24V

输出电压：5.1-5.2V(可以在选择3.3-6V之间选择，默认发货为5.1V-5.2)

输出电流：最大3A(满载请注意散热)，实际测试输入12V 输出2A 以内不用特别处理散热。

转换效率：最高97.5%（6.5转5V 0.7A）(短接反接保护和保险丝后测试值)

开关频率：500KHz

输出纹波：10mV左右(12V转5V3A)   20M带宽

输出指示：输出电压指示灯为红色

工作温度：工业级（-40℃到 +85℃）（环境温度越高，输出功率越小）

输出过压保护：有，输入1.5A 保险丝，输出5V 有300W TVS管钳位保护。

满载温升：30℃

静态电流：0.85毫安

负载调整率：±1%

电压调整率：±0.5%

动态响应速度：5% 200uS

输出短路保护：有，请勿长时间短路

输入反接保护：有，输入有反接保护二极管

接线方式：焊接

输入方式：焊接

输出方式：短头卷边USB
