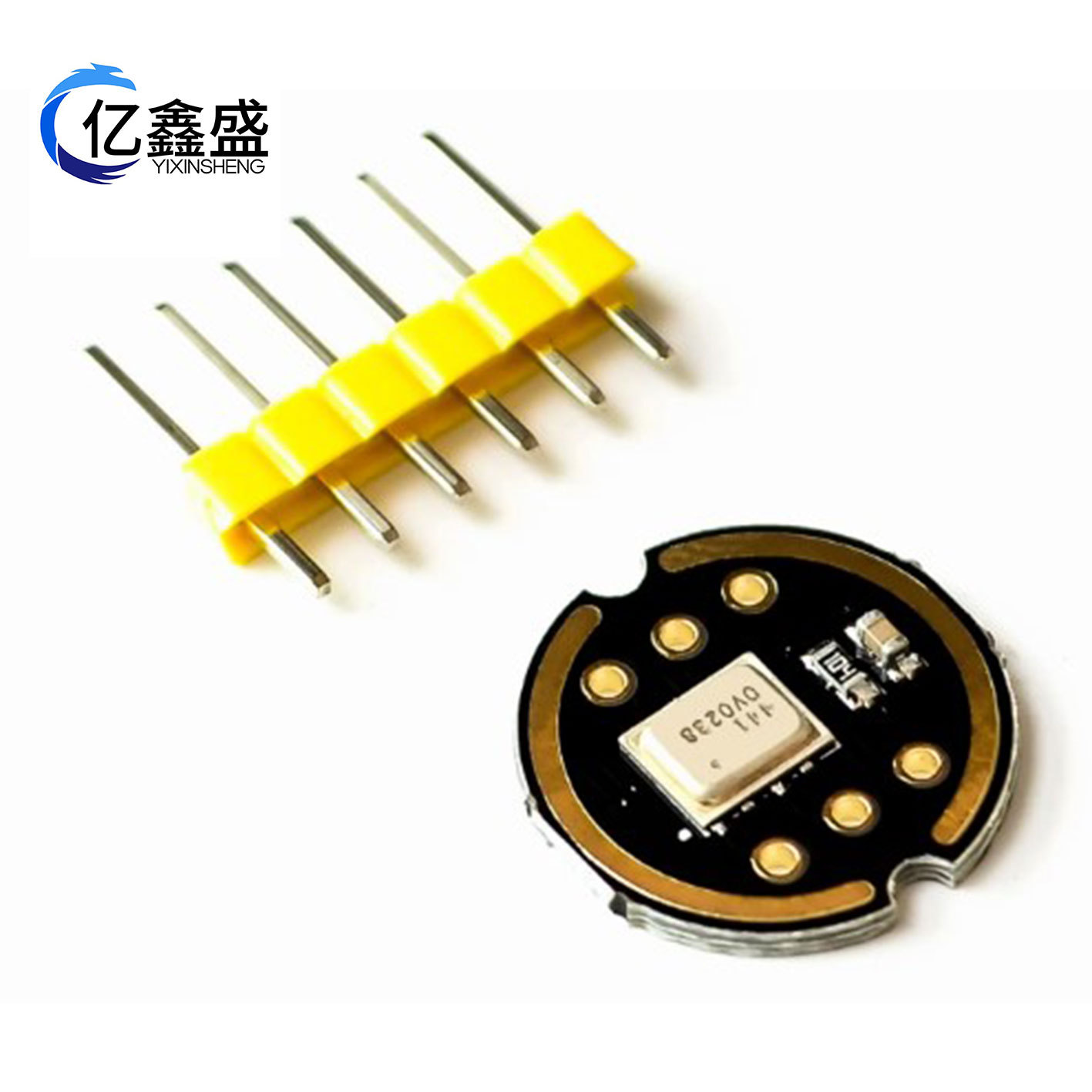

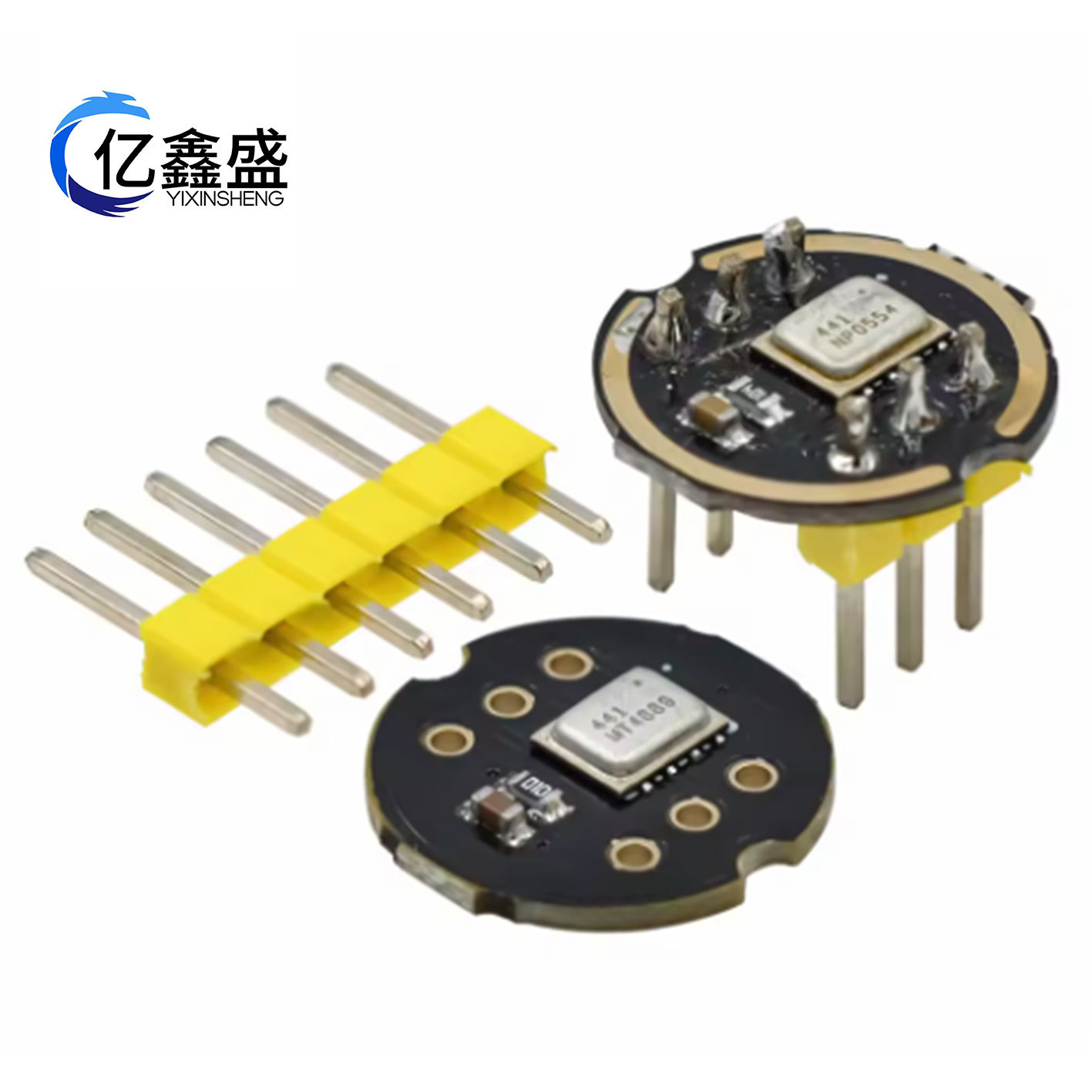

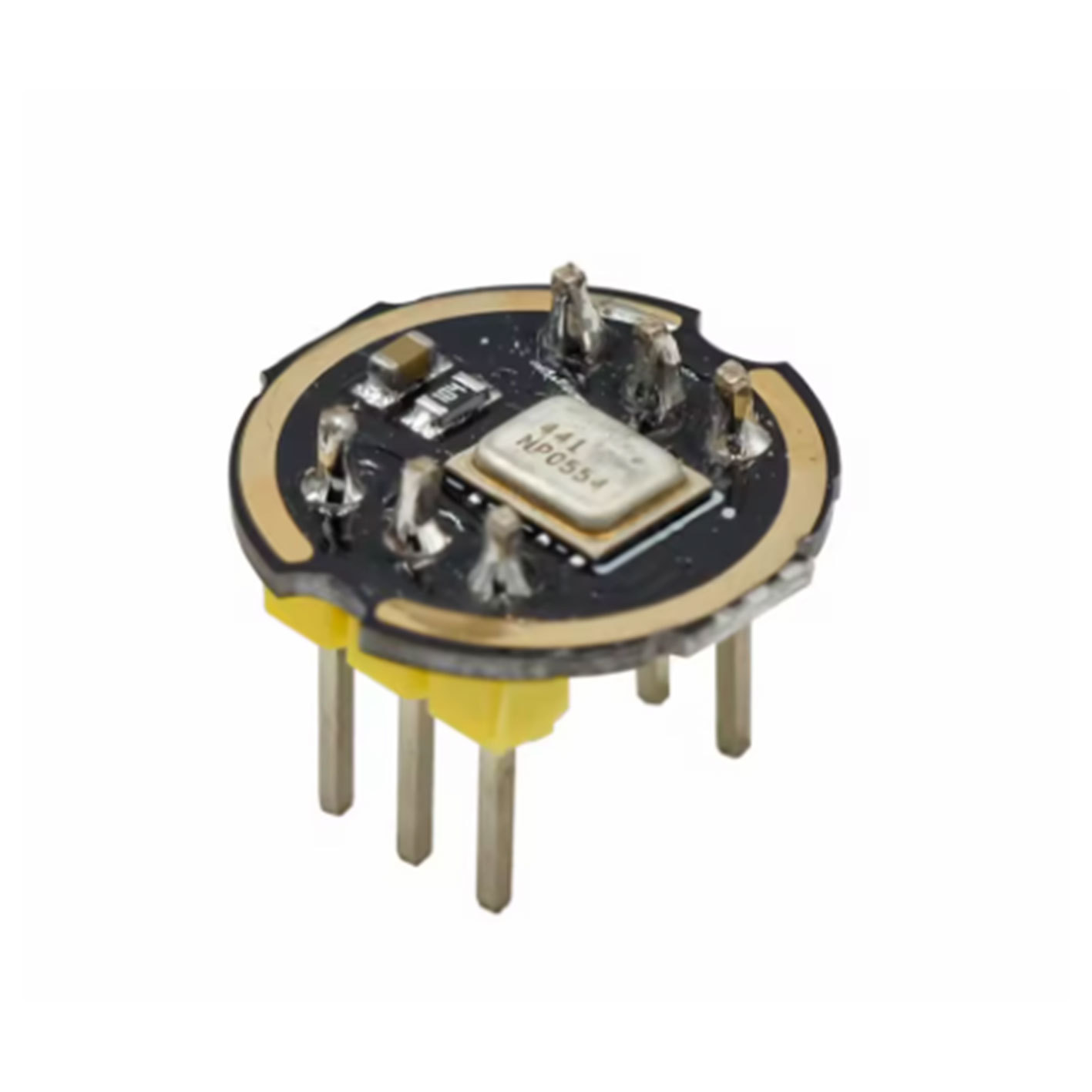

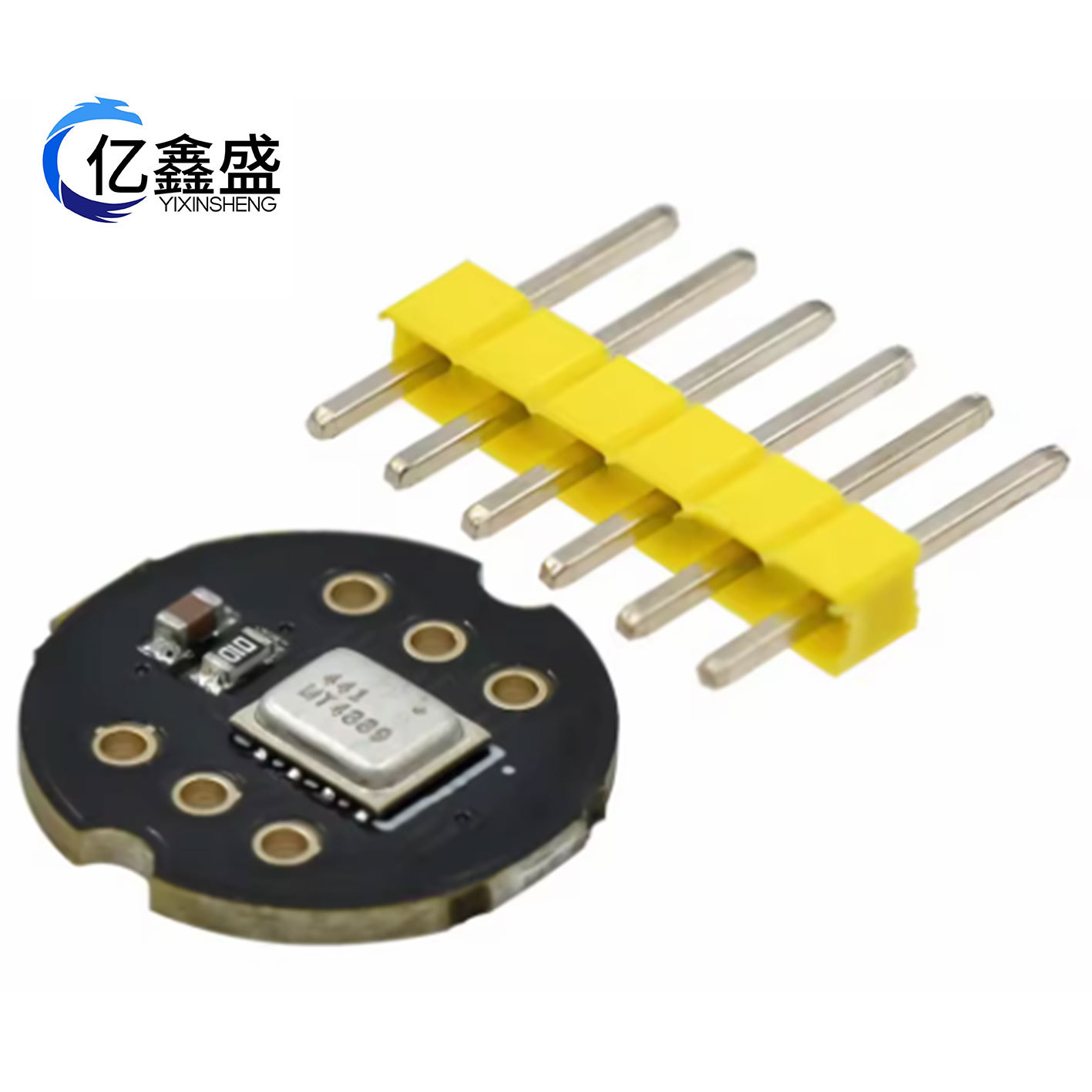

Модуль всенаправленного микрофона INMP441 Высокоточный маломощный интерфейс I2S MEMS поддерживает ESP32

资料下载：https://pan.baidu.com/s/1bQ5_QeCSIL2UOH7wSF_IFg

产品简介：

INMP441是一款高性能，低功耗，数字输出，带底部端口的全向MEMS麦克风。该

完整的INMP441解决方案由一个MEMS传感器，信号组成调节，模数转换器，抗混叠滤波器，电源管理和行业标准的24位I²S接口。I²S接口允许INMP441直接连接到数字处理器，如DSP和微控制器，无需使用用于系统中的音频编解码器。INMP441具有高信噪比，是一款出色的选择近场应用。 INMP441具有扁平宽带频率响应，导致自然声音高清晰度。

产品特性：

1.具有高精度24位数据的数字I²S接口

2.高信噪比为61 dBA

3.高灵敏度-26 dBFS

4.从60 Hz到15 kHz的稳定频率响应

5.低功耗：低电流消耗1.4 mA

6.高PSR： -75 dBFS

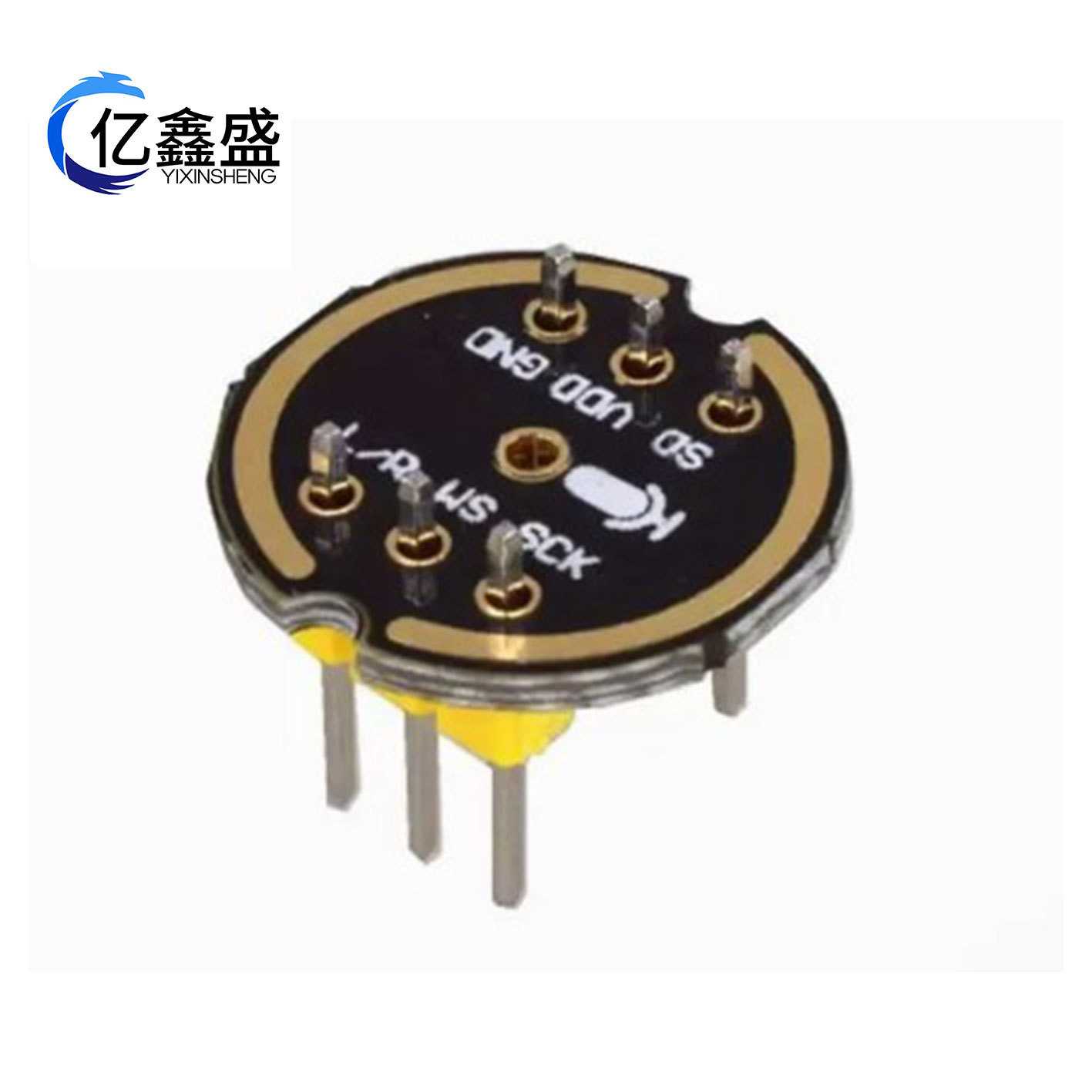

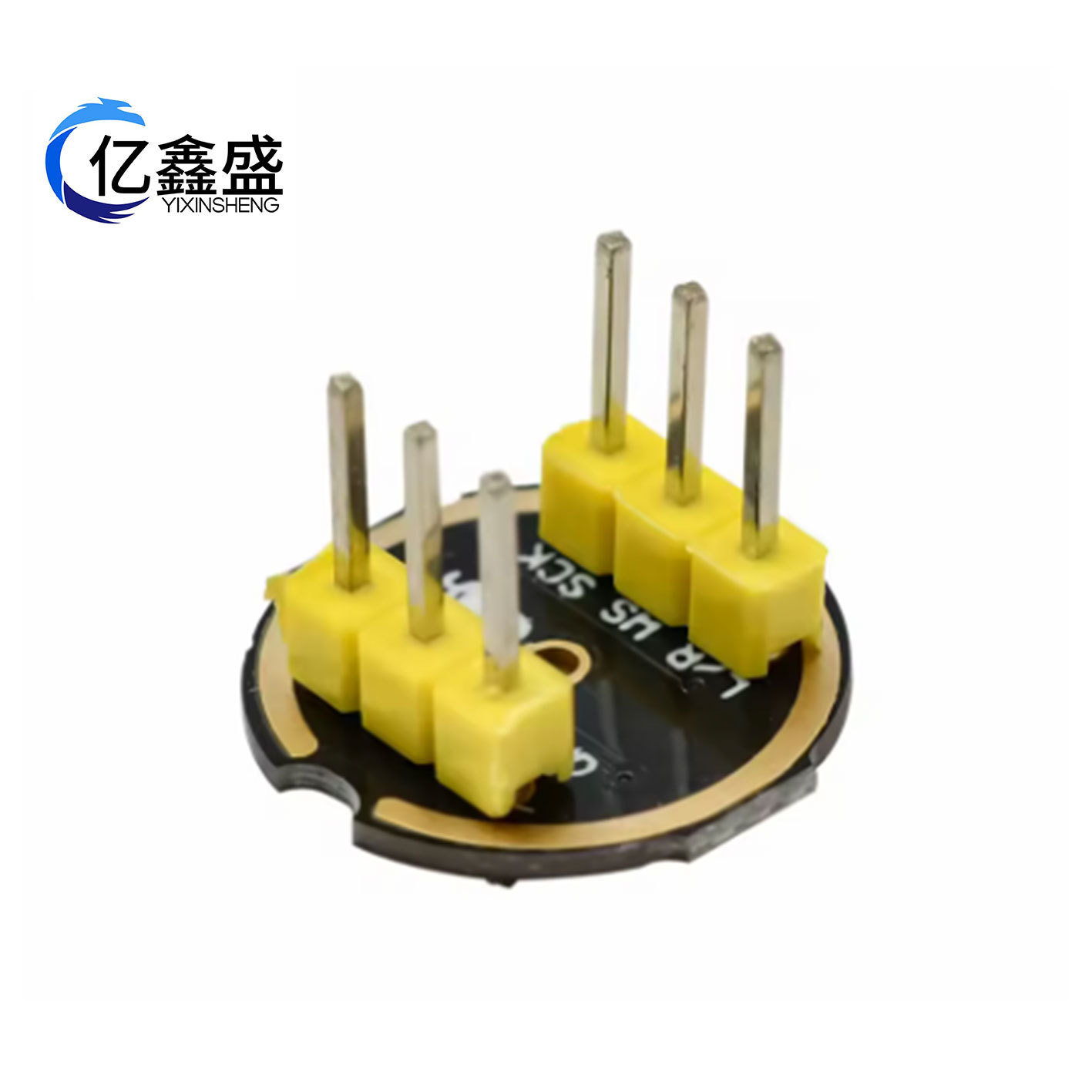

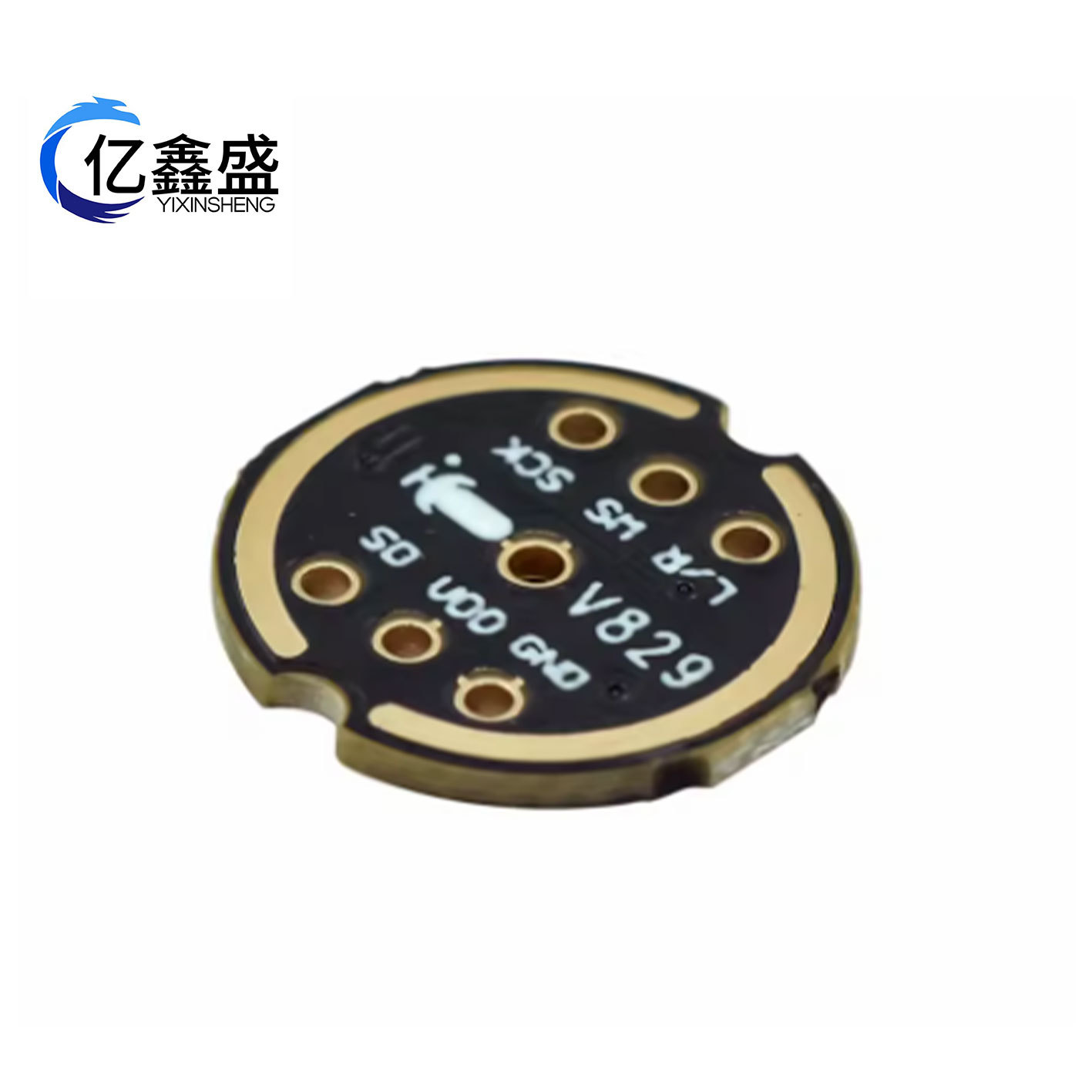

接口定义：

SCK：I²S接口的串行数据时钟

WS ：用于I²S接口的串行数据字选择

L/R：左/右声道选择。

设置为低电平时，麦克风在I²S帧的左声道输出信号。

设置为高电平时，麦克风在右声道输出信号

SD：I²S接口的串行数据输出。

VCC：输入电源，1.8V至3.3V.

GND:电源地

本产品提供与具有I2S功能的ESP32模组使用教程

与本店ESP32开发板连接：

INMP441 ESP32开发板

1. SCK >> GPIO14
2. SD >> GPIO32
3. WS >> GPIO15
4. L/R >> GND
5. GND >> GND
6. VDD >> VDD3.3
