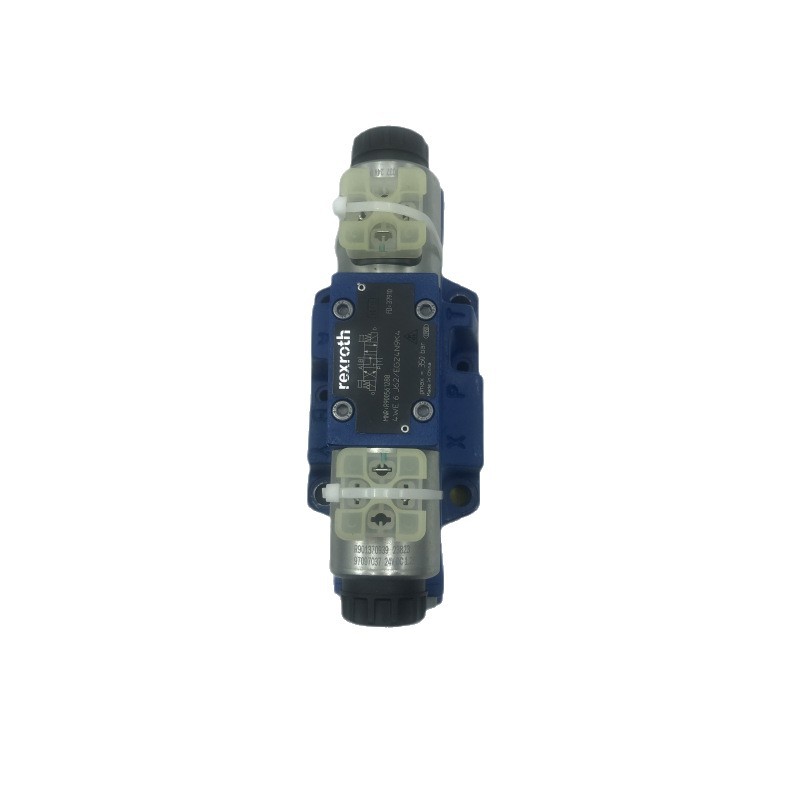

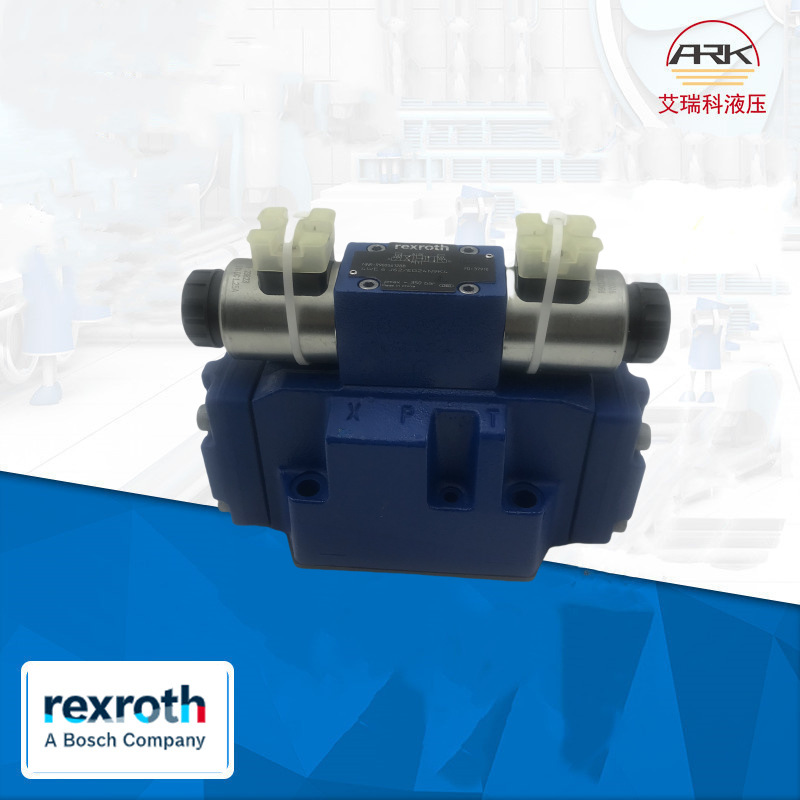

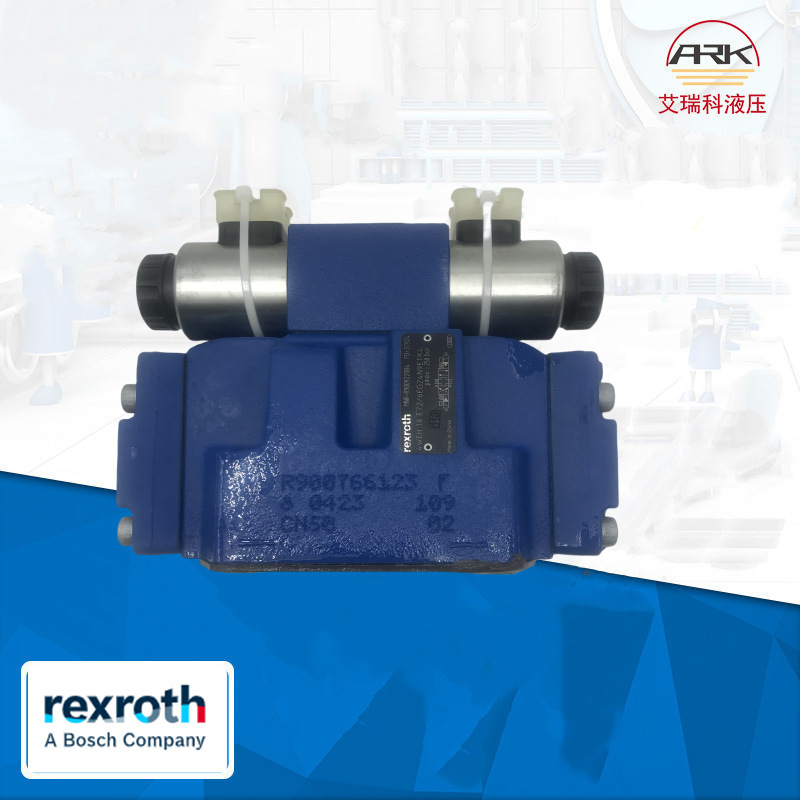

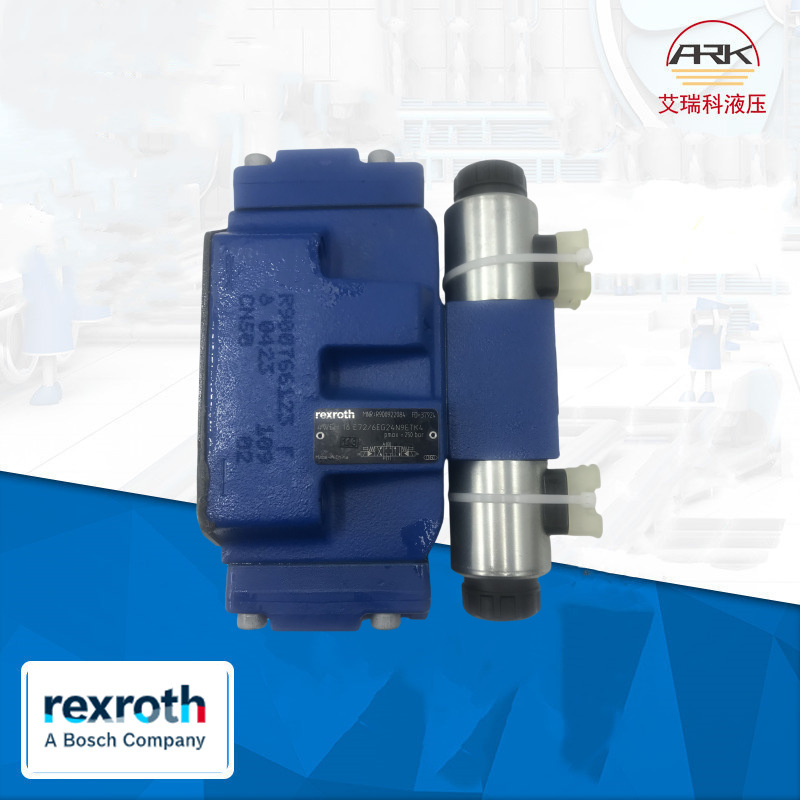

Реверсивный клапан Rexroth немецкого производства, гидравлический соленоидный клапан управления Rexroth 4WEH16E72-6EG24N9ETK4

RRexroth力士乐换向阀4WEH16J72/6EG24N9ETK4/B10电磁阀

电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。是用控制油路中的压力油推动阀芯。是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。

电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。

力士乐电液换向阀

特征

操作类型（内部或外部先导控制）：电液（型号 WEH）

用于底板安装

油口安装面符合 ISO 4401

三位四通、二位四通或二位三通型号

弹簧或液压对中，弹簧端位置或液压端位置

湿式插脚的直流或交流线圈，可选

电气连接作为单个或对中连接

可选型号：

- 手动应急操作

- 切换时间调整

- 主阀通道P中的预载阀

- 行程设置和/或阀芯位置监控

型号 H-WEH

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 Y 流入油箱实现 外部 回油。

型号 H-WEH…E…

先导油通过主阀的通道 P 实现 内部 供油（请参阅技术数据）。

先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口X为关闭状态。

型号 H-WEH ET

先导油通过主阀的通道 P 实现 内部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口X和Y为关闭状态。

型号 H-WEH T

先导油从单独的压力供应油路通过通道 X 实现 外部 供油。

先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口Y为关闭状态。

节流插件

如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件(5)。节流插件(5)插入到先导控制阀的通道P中。

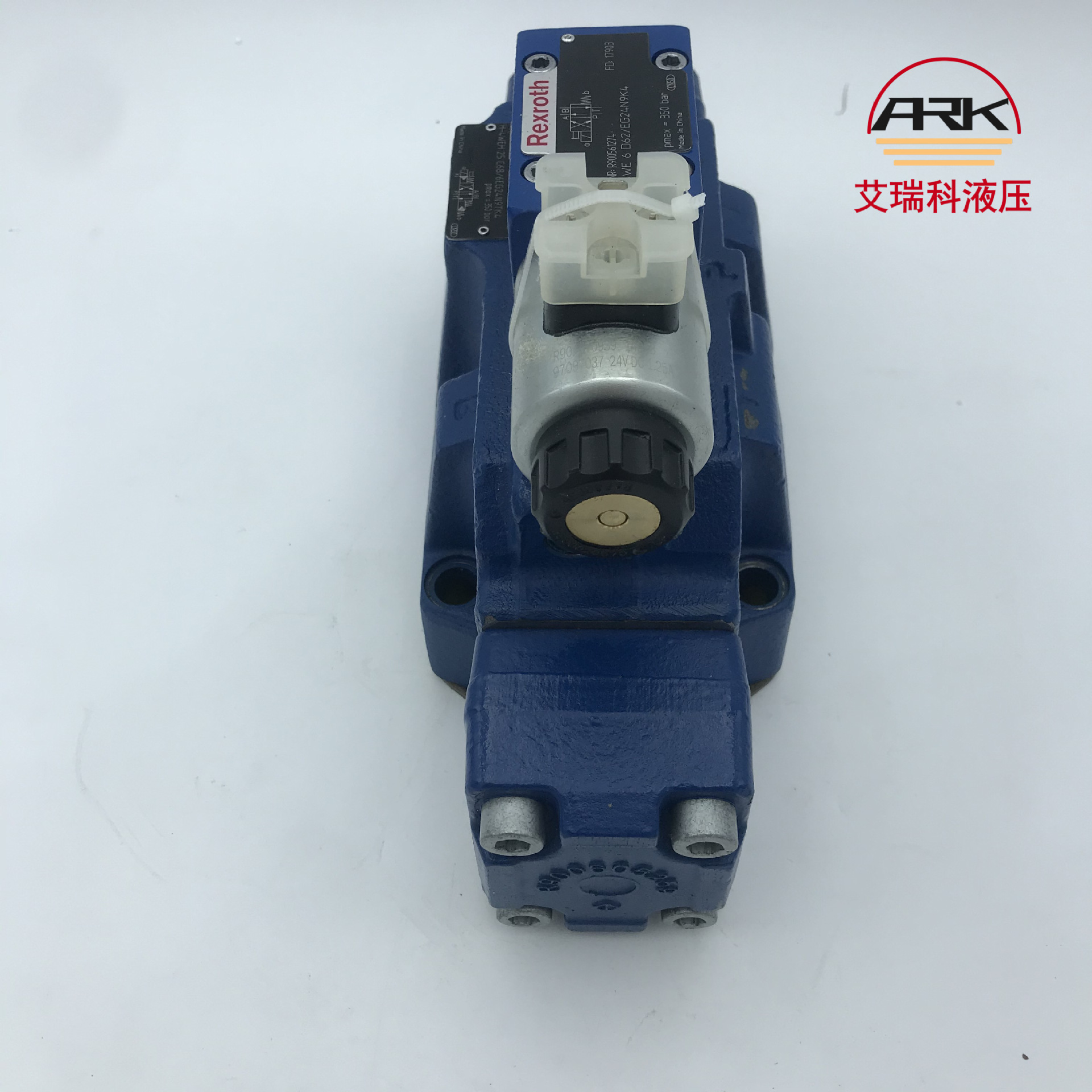

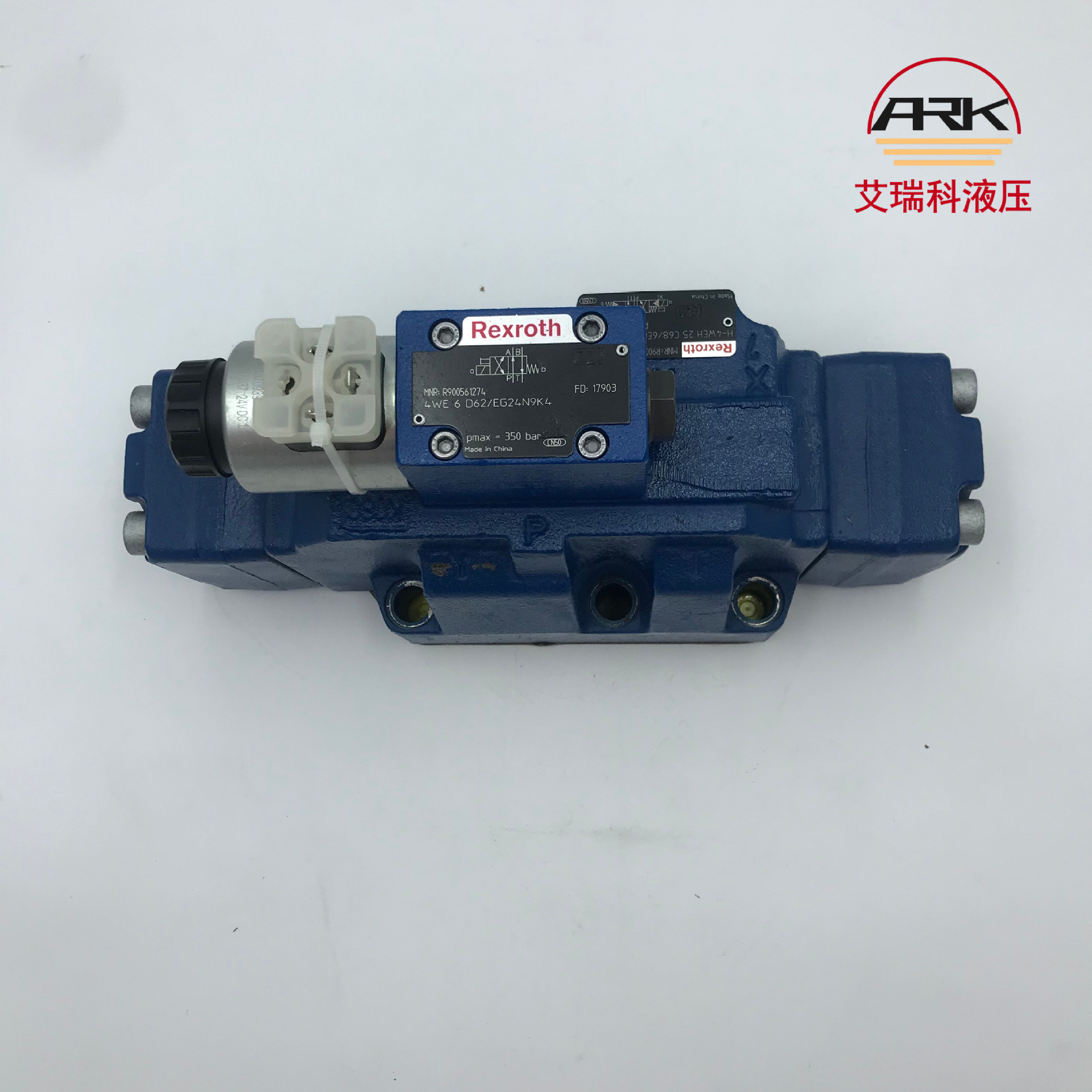

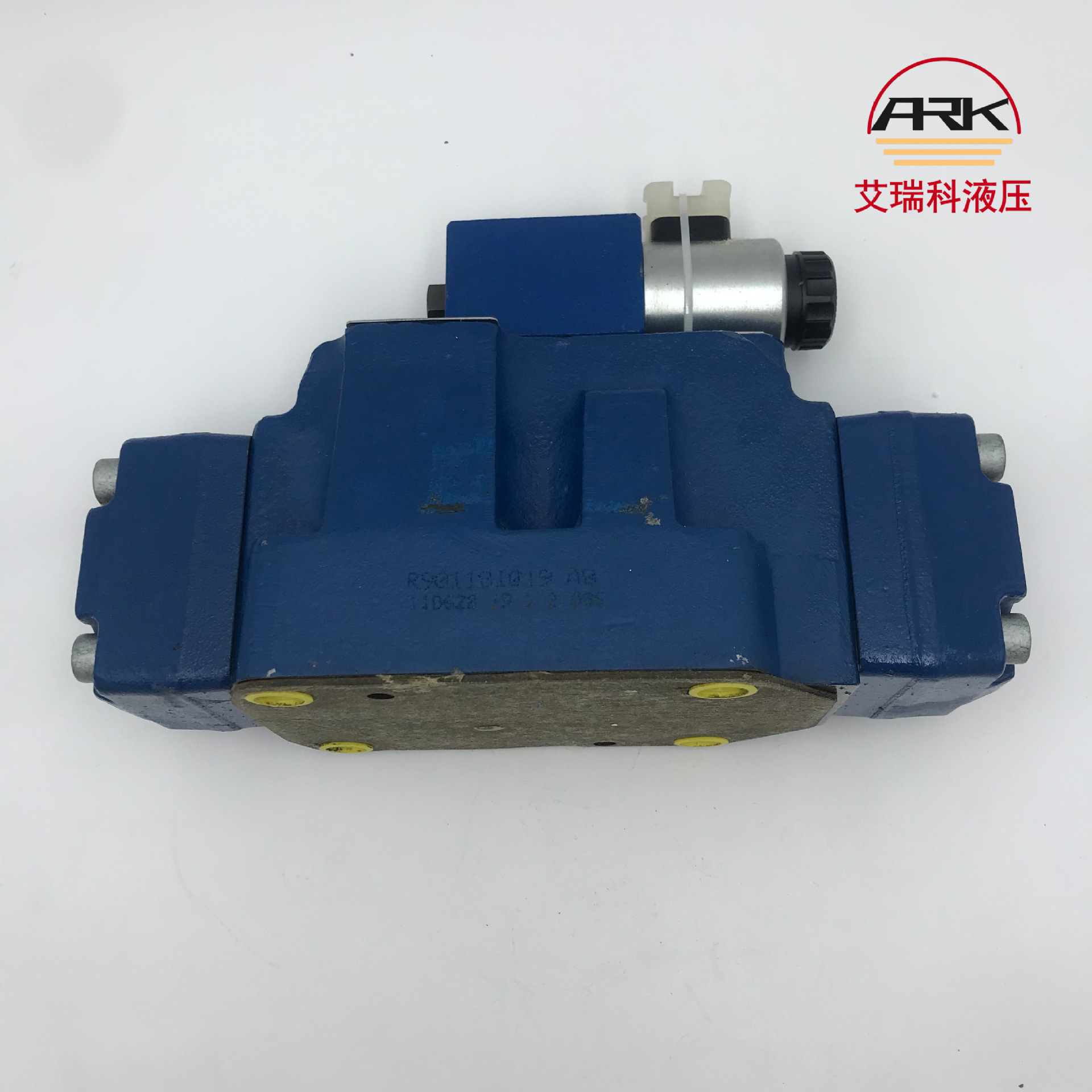

Rexroth力士乐 H-4WEH16E7X/6EG24N9ETS2K4/B10D3 电液换向阀

部分型号：

H-4WEH32HD6X/OF6EG24N9ETS2K4/B10D3

H-4WEH16G7X/6EW230N9ETSK4/B10P4,5D3

H-4WEH25HD6X/OF6EG24N9ETK4/B10D3

H-4WEH22Y7X/6EG24N9ES2K4/B10D3

H-4WEH25E6X/6EW110N9SK4/B10D2

H-4WEH32J6X/6EG24N9ES2K4/B10D3

H-4WEH25J6X/6EG24N9ES2K4/B10D3

H-4WEH32J6X/6EG24N9ETS2DJL1/B10D3

H-4WEH32HD6X/OF6EG24N9ETS2DJL1/B10D3

4WEH25C6X/6EG24N9ETK4/B10

4WEH25C6X/6EW230N9ETK4

4WEH25D6X/6EG24N9ETK4

4WEH25D6X/6EW230N9ETK4

4WEH25Y6X/6EG24N9ETK4

4WEH25Y6X/6EW230N9ETK4/B10

4WEH25E6X/6EG24N9ETK4

4WEH25E6X/6EW230N9ETK4

4WEH25G6X/6EG24N9ETK4

4WEH25G6X/6EW230N9ETK4

4WEH25H6X/6EG24N9ETK4/B10

4WEH25H6X/6EW230N9ETK4/B10P4,5D3

4WEH25J6X/6EG24N9ETK4

4WEH25J6X/6EW230N9ETK4

4WEH25R6X/6EG24N9ETK4

4WEH25R6X/6EW230N9ETK4

4WEH25C6X/6EG24N9EK4

4WEH25C6X/6EW230N9EK4

4WEH25D6X/6EG24N9EK4/B10

4WEH25D6X/6EW230N9EK4

4WEH25Y6X/6EG24N9EK4/B10

4WEH25E6X/6EG24N9EK4

4WEH25E6X/6EW230N9EK4

4WEH25G6X/6EG24N9EK4

4WEH25G6X/6EW230N9EK4/B10

4WEH25R6X/6EG24N9EK4

4WEH25D6X/6EG24N9ETK4/V

4WEH25E6X/6EG24N9ETK4/V

4WEH25J6X/6EG24N9ETK4/V

Rexroth力士乐 H-4WEH16E7X/6EG24N9ETS2K4/B10D3 电液换向阀
